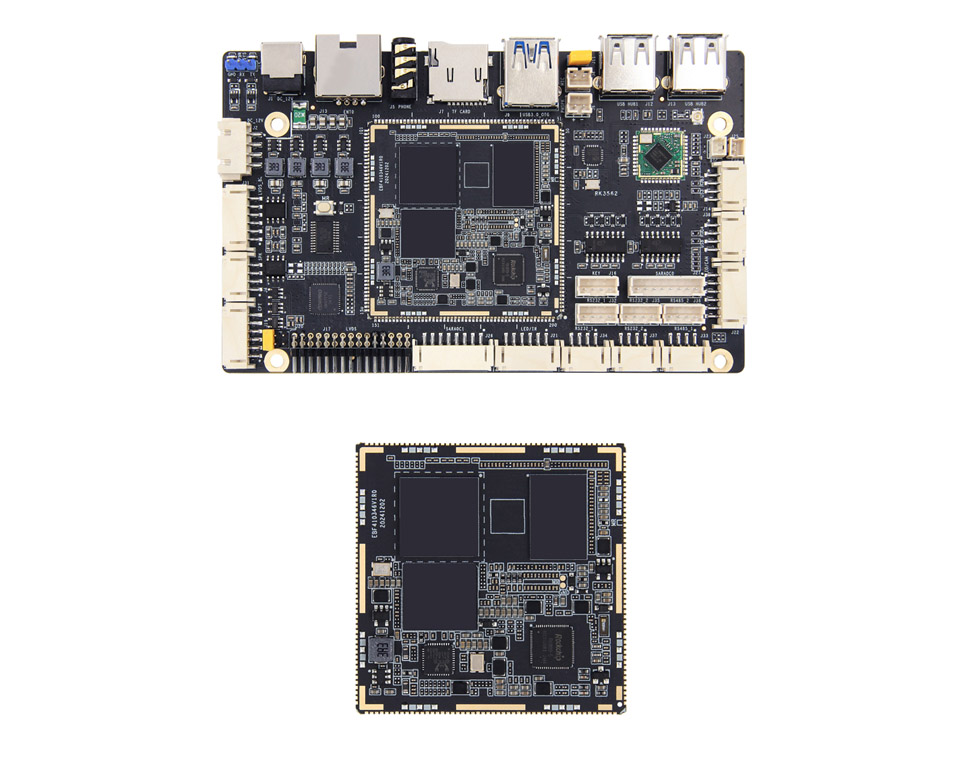

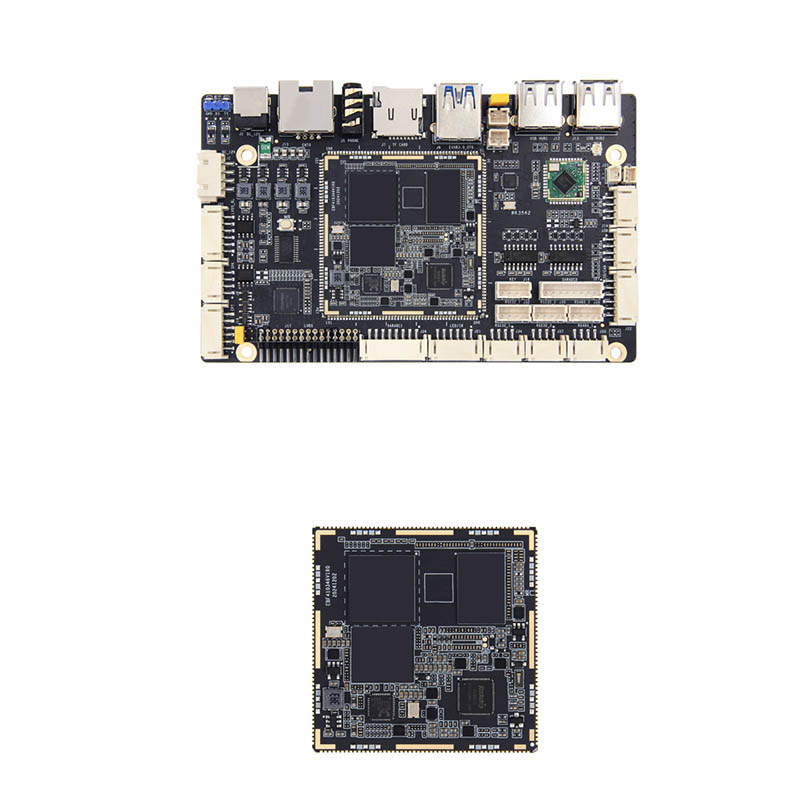

Junta de Desarrollo RK3562J

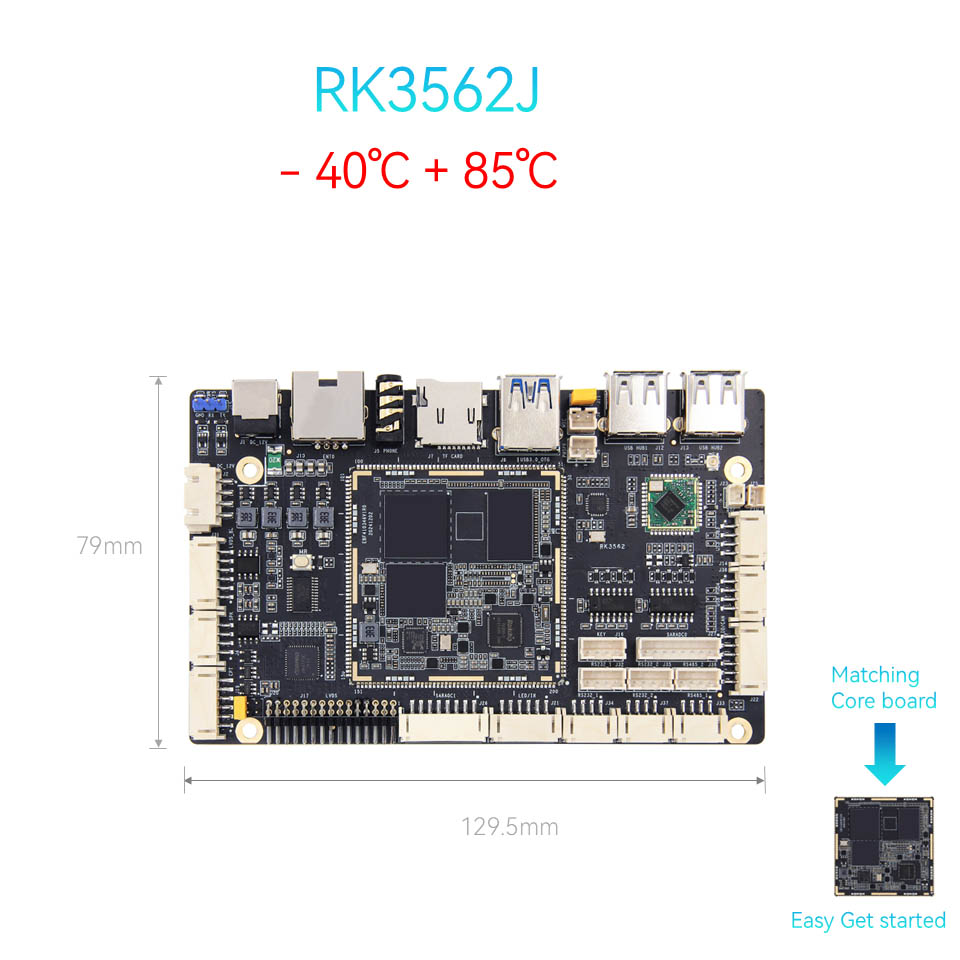

Thinkcore Technology RK3562J La Junta de Desarrollo utiliza chips de grado industrial, puede operar de manera estable durante mucho tiempo en un rango de temperatura operativa de -40 ° C a 85 ° C, satisfacer las necesidades de las aplicaciones comerciales de exhibición en varios entornos complejos, como máquinas publicitarias al aire libre, equipos de visualización en metros comerciales y otros lugares públicos.

Características clave:

SOC de alto rendimiento: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, ideal para señalización digital, minorista inteligente y control industrial.

● Interfaces ricas: soporte de doble pantalla a través de MIPI CSI/DSI + LVD, USB 3.0 de alta velocidad y Wi-Fi 6 para conectividad de latencia ultra baja.

● Diseño de código abierto: código abierto de código abierto PCB Fuente del archivo y SDK proporcionó una personalización rápida.

● Puerto Gigabit Ethernet: el puerto Gigabit Ethernet puede proporcionar soporte de red eficiente, estable y flexible para tableros de visualización comercial y otros equipos

● Fiabilidad de grado comercial: soporte estable de Android/Linux, adaptado para la señalización digital 24/7 y dispositivos AIOT Edge.

● Soporte oficial Imágenes del sistema operativo convencional: como Android, Debian y Ubuntu, que se pueden aplicar a más de 6 entornos de aplicación diferentes.

¿Por qué elegirnos?

Hardware de código abierto: modifique el zócalo libremente, sin barreras de licencia.

Soporte técnico: soporte técnico en línea para ayudar a acelerar el desarrollo y la asistencia para las integraciones OEM/ODM.

Centrefectivo: solución lista para depender con un tiempo de comercialización más rápido que los competidores.

Aplicaciones: quioscos interactivos, reproductores de publicidad, cajas de transmisión en vivo, visualización comercial de publicidad todo en uno, máquina de transmisión en vivo

Parámetros del producto:

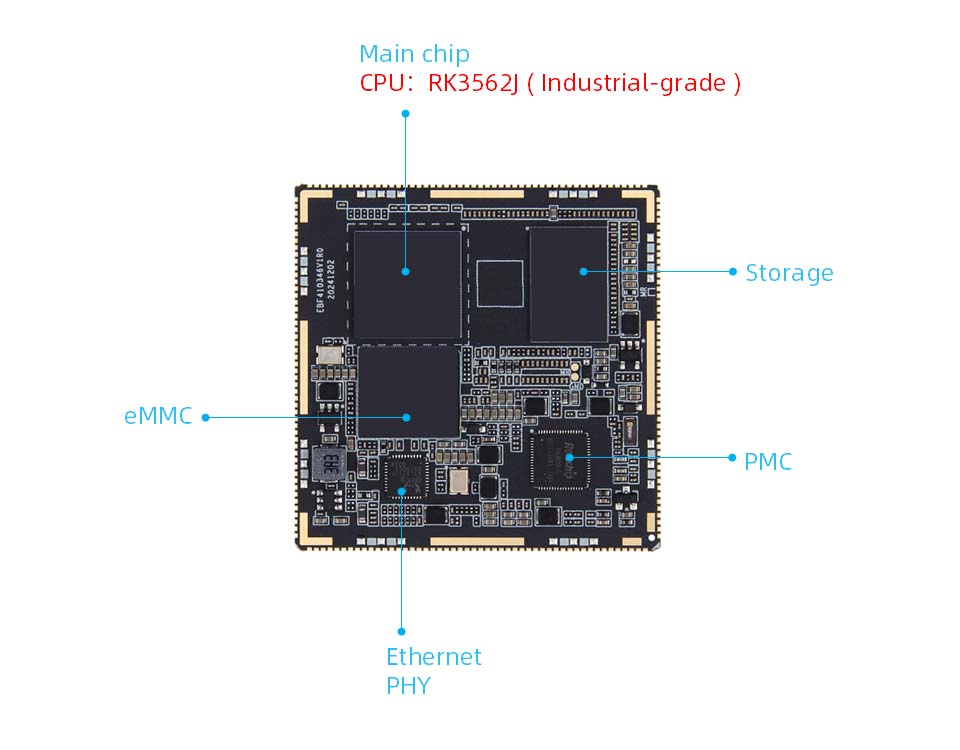

Configuración de hardware de la placa central RK3562J

● Chip principal

Modelo: RK3562/RK3562J

CPU: Cortex-A53 de cuatro núcleos, hasta 2.0 GHz

GPU: Mali-G52

NPU: potencia informática 1TOPS (RK3562J de grado industrial sin NPU)

● Memoria: 1/2/4/8GB, LPDDR4/4X (personalizable)

● Almacenamiento: 8/32/64/128GB, EMMC (personalizable)

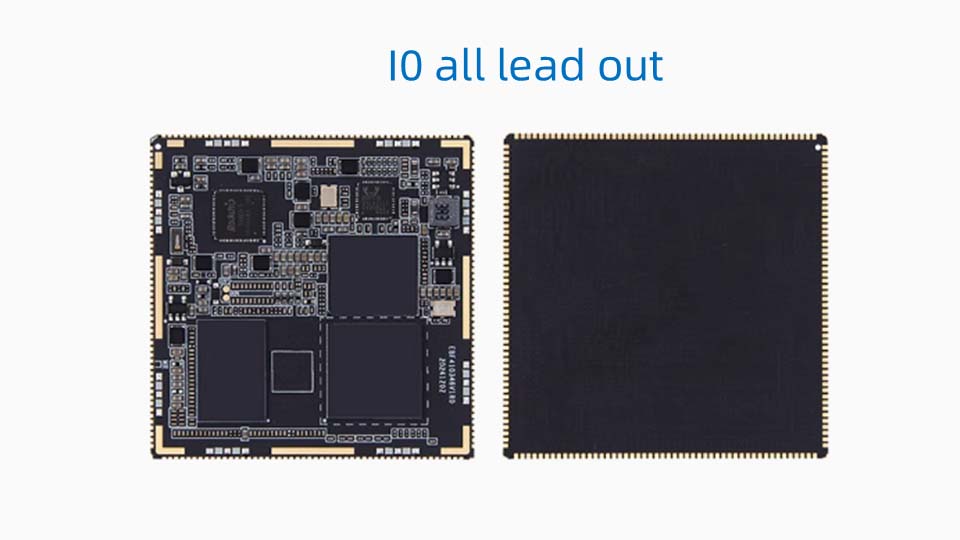

● Interfaz: interfaz de agujeros de sello, 10 cables completos

● PCB: 8 capas, diseño de oro de inmersión negra

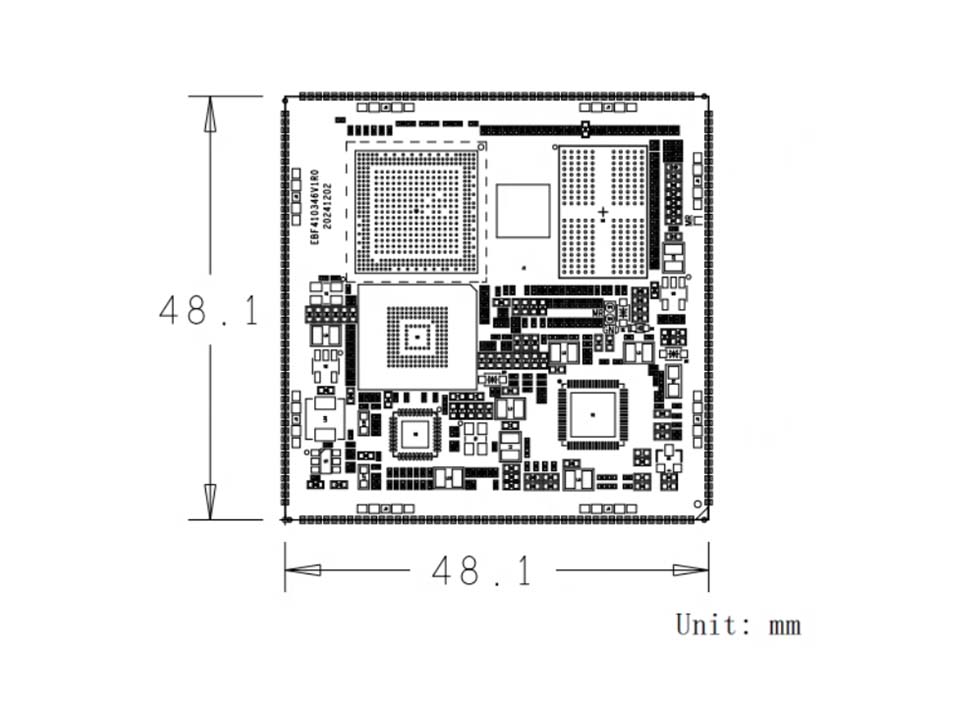

● Tamaño: 48.1*48.1 mm

Pines de señal

● IO: 86 pasadores GPIO, que incluyen 1 reloj diferencial, pasadores de 3 botones y 1 pin de control de alimentación

● Puerto de red: 1 Gigabit Ethernet

● Puerto serie: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● Host USB2.0: 1

● Cámara: Mipics12lane*4

● SDMMC: 2

● Spk: 1

● Salida de audio: 1

● Mic: 1

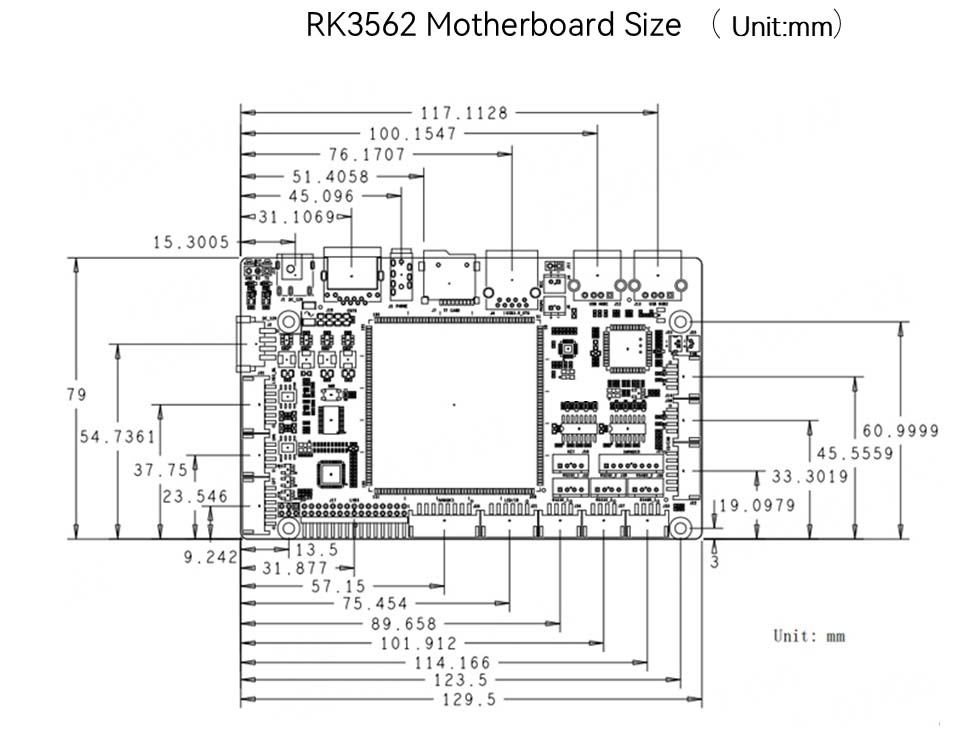

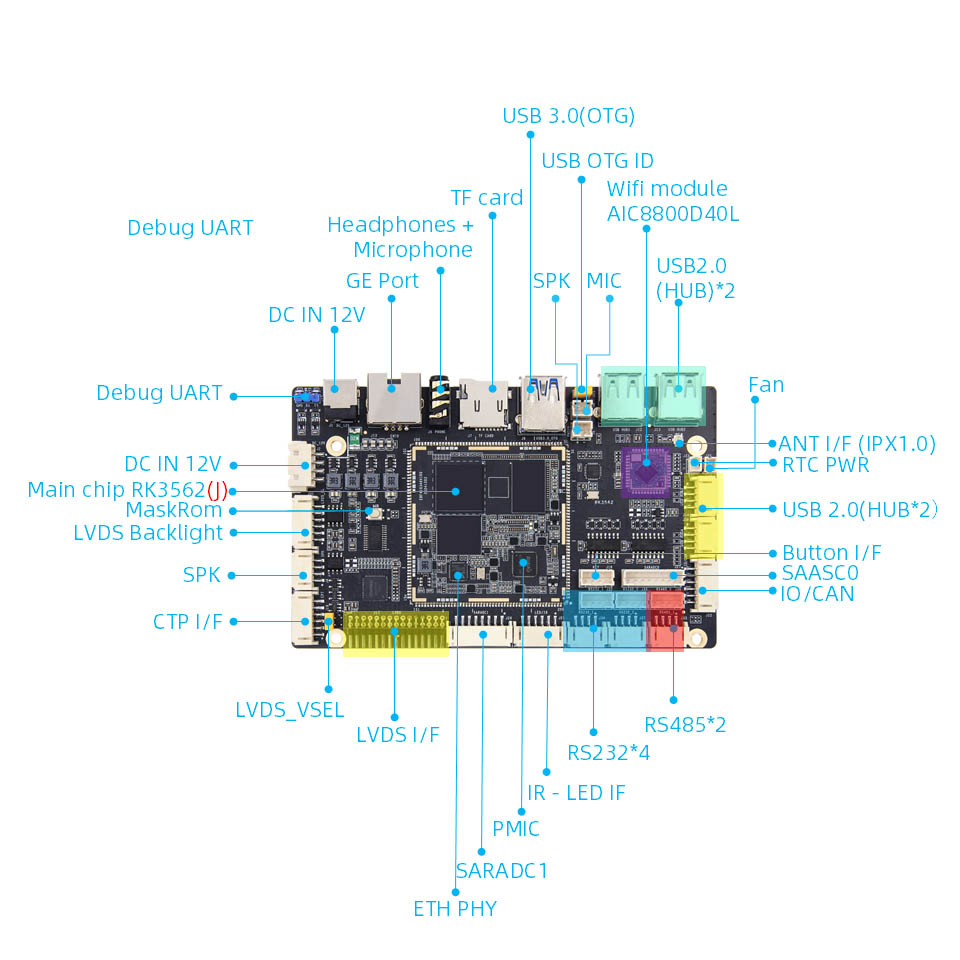

Configuración de hardware de placa base RK3562J

● Chip principal:

Modelo: RK3562/RK3562JCPU: Cortex-A53 de cuatro núcleos, frecuencia principal de hasta 2.0 GHZGPU: MALI-G52NPU: 1TOPS COMPUT PODER (RK3562J de grado industrial sin NPU)

● Memoria: 1/2/4/8GB, LPDDR4/4X (personalizable)

● Almacenamiento: 8/32/64/128GB, EMMC (personalizable)

● Interfaz de alimentación: entrada DC 12V@2A DC

● Ethernet: Puerto de red Gigabit*1, admite 10/100/1000Mbps Tasa de transmisión de datos

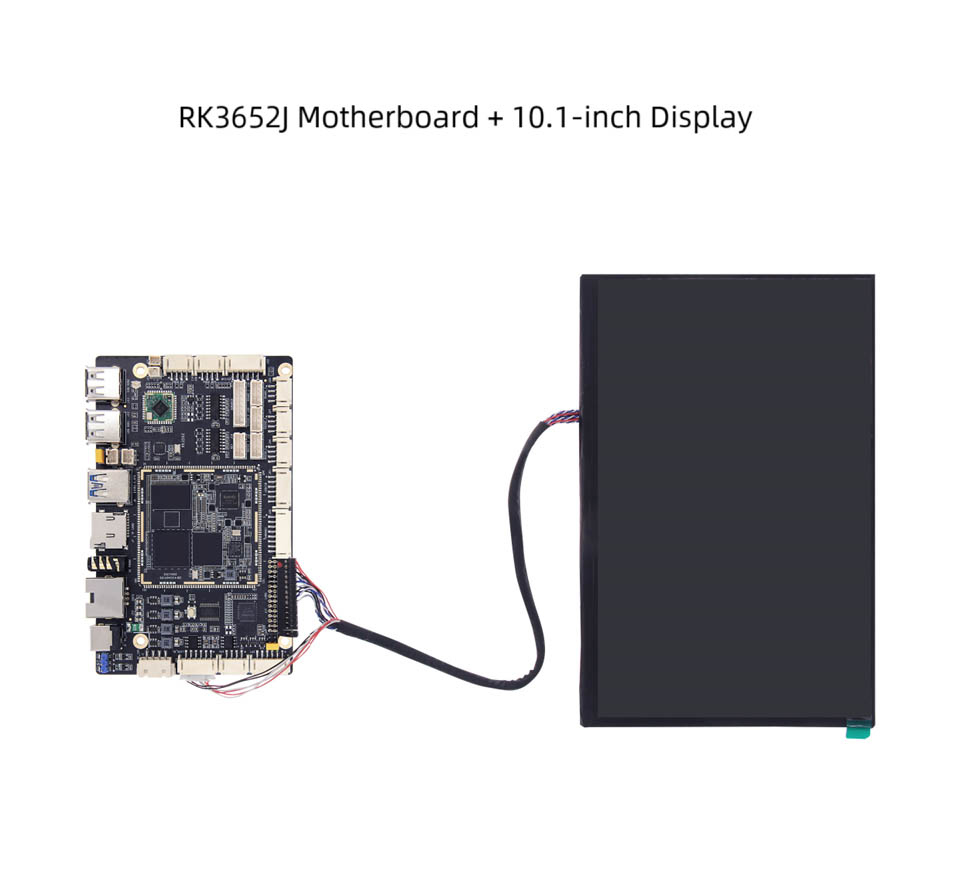

● LVDS: interfaz de pantalla LVDS 2*15pin*1

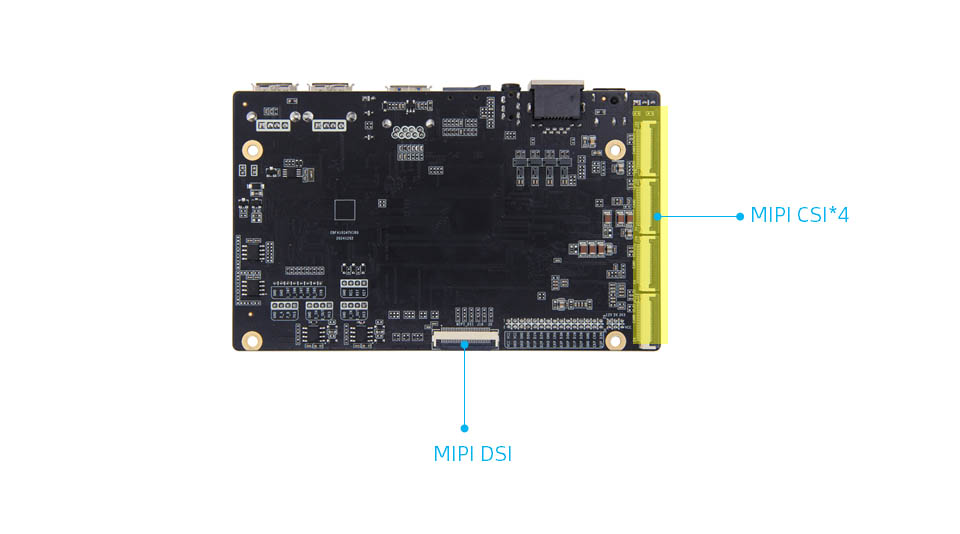

● MIPI-DSI: la interfaz de pantalla MIPI*1, la interfaz MIPIDSI y LVDS se reutilizan, y el valor predeterminado es conectarse a la pantalla LVDS. Si elige conectarse a MIPIDSI, debe cambiar la resistencia

● MIPI-CSI: interfaz de cámara MIPI*4, se puede conectar a la cámara IMX415/OV8858 de la tienda (la combinación predeterminada es la cámara OV8858)

● Pantalla táctil capacitiva: interfaz de pantalla táctil LVDS*1

● Flight LCD: interfaz de luz de fondo LVDS*1

● Interfaz de alimentación de pantalla: interfaz de selección de voltaje LVDS*1

● USB2.0: interfaz USB Hub*4

● USB3.0: interfaz USB OTG*1, predeterminado es el modo del dispositivo, el modo se puede seleccionar a través de la tapa de puente

● WiFi: módulo WiFi6 integrado, Modelo: AIC8800D40L

● Titular de la tarjeta TF: Soporte de la tarjeta Micro SD (TF) para iniciar el sistema, hasta 512 GB
