RK3568 Junta para abordar la placa base

ThisRK3568 Board para placas de placa base (interfaz BTB) se puede utilizar como una computadora de un solo tablero de alto rendimiento y una placa base integrada para visualización, control, transmisión de red, almacenamiento de archivos, computación de borde y otros escenarios.

Utilizando RockChiprk3568 (Grado Comercial)/RK3568J (Grado Industrial) como el chip principal, adopta la tecnología de proceso de 22 nm, con una frecuencia máxima de 2.0GHz, procesador de Cortex-A55 de cuatro núcleos integrado y el procesador de gráficos MALIG522ee, componente de 4K y 1080p. ser utilizado para aplicaciones de inteligencia artificial livianas.

Proporcione una variedad de combinaciones de memoria y almacenamiento para elegir, configuración de hardware a bordo equilibrada, amplia gama de aplicaciones

La potencia informática de NPU independiente incorporada puede alcanzar 1POPS (3568J es 512macNPU), puede usarse para aplicaciones de inteligencia artificial livianas.

Tiene una alta integración y interfaces de expansión ricas, y está equipado con puertos Duales Gigabit Ethernet, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, interfaz de pantalla MIPI, interfaz de cámara MIPI, interfaz de audio y otros periféricos, que pueden dar pleno a la presentación de la presentación de la presentación y el uso de la placa de uso.

Oficialmente admite las imágenes de Sistema Operativo de Debain, DeBain, de Debain, y se puede aplicar a una variedad de diferentes entornos de aplicación.

Código completamente abierto, que proporciona tutoriales oficiales, paquetes de desarrollo de controladores SDK completos, esquemas de diseño y otros recursos, puede comenzar fácilmente sin callejones sin salida.

Características

1. Listo para usar, admite múltiples sistemas operativos, ya sea desarrollo o entretenimiento, ¡se puede satisfacer fácilmente!

2. Interfaces Ethernet de doble gigabit, soporte de regulación de voltaje dinámico

3. NPU independiente incorporado, la potencia informática puede alcanzar 512MAC/1POPS

Admite el cambio de un solo clic de los modelos de arquitectura convencional, se puede utilizar para aplicaciones de inteligencia artificial livianas

4. Capacidades de análisis de imágenes potentes, decodificación fácil 4K admite 4K@60 cuadros H.264 \ H.265 \ VP9 Decodificación de formato y 1080p60 Marco H.264 \ H.265 Codificación de formato

5. Pantalla de doble pantalla, alta definición y portátil

Admite la pantalla de doble pantalla, admite hasta 4K60 cuadros + 1080p60, salida de imagen de cuadros al mismo tiempo

Con ricas interfaces de expansión para satisfacer varias necesidades externas

Parámetros

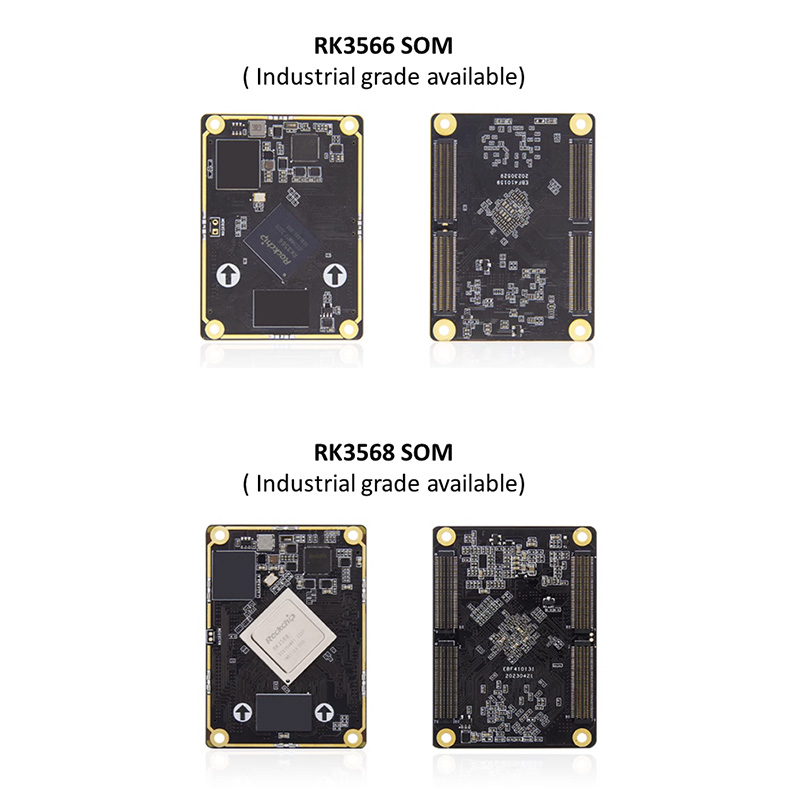

Esta placa base consta de RK3568/ RK3568J Core Board+ Baskoard con el formulario de placa a la tabla. Por lo tanto, la placa base es compatible con nuestro tablero de núcleo RK3568/ RK3568J y RK3566/ RK3566J Core Board.

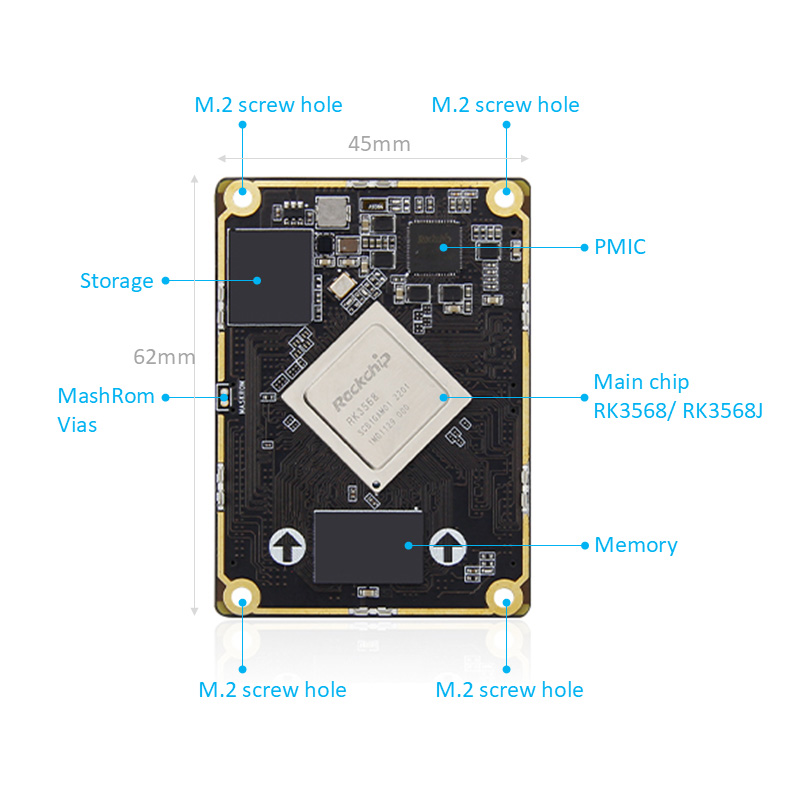

Configuración de hardware de placa central BT3568 BTB

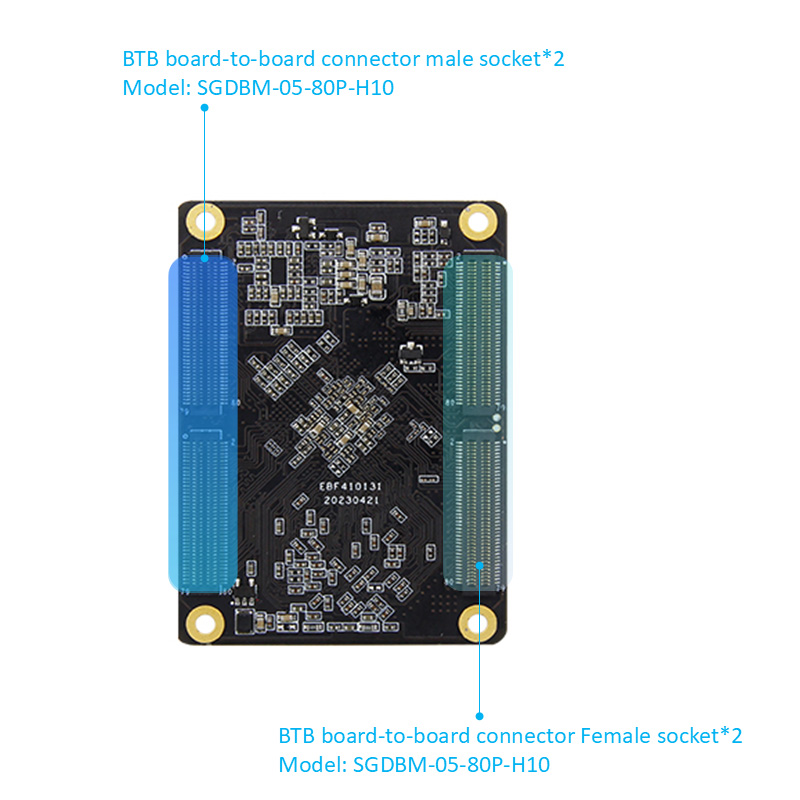

Conector: Hombre: SGDBM-05-80P-H10 HEMBRA: SGDBF-05-80P-H30

Chip principal: RK3568/RK3568J (Cortex-A55 de cuatro núcleos, 2GHz, Mali-G52)

IO: BTB conduce a 320 alfileres, espacio de 0.5 mm, conduce a todo i0

Memoria: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Almacenamiento: 8/32/64/128GB, EMMC

Configuración de hardware BTB3568 BTB BASEABLO

Conector: Hombre: SGDBM-05-80P-H10 HEMBRA: SGDBF-05-80P-H30

Interfaz de alimentación: 12V@1A (1A y superior) Entrada de CC, interfaz DC

Ethernet: 10/100/1000m Puerto Ethernet adaptativo*2

HDMI: interfaz de pantalla HDMI2.0, admite una pantalla de doble pantalla, resolución máxima 4096*2160@60Hz

MIPI-DDSI: la interfaz de pantalla MIPI*2, se puede conectar a la pantalla MIPI Wildfire, admite visualización de doble pantalla: resolución máxima de modo MIPI simple 1920*1080@60Hz

MIPI-CSI: la interfaz de cámara MIPI*2, se puede conectar a la cámara IMX415/OV8858

EDP: interfaz de pantalla EDP1.3*1, interfaz EDP Touch*1; Admite la pantalla de doble pantalla

USB2.0: interfaz tipo A*3 (host); Interfaz tipo-C*1 (OTG), para la interfaz de quema de firmware

USB3.0: interfaz tipo A*1 (host)

M.2 Interfaz: M.Key Tipo de unidad de estado sólido, PCLE3.0*2 carriles; se puede conectar en 2280 especificaciones NVME Solid State Drive

Interfaz PCLE: la interfaz de mini pcle se puede usar con tarjeta WiFi de altura completa o media altura, módulo 4G u otro módulo de interfaz de mini pcLe

Solicitud de tarjeta SIM: la función de la tarjeta SIM debe usarse con el módulo 4G

Interfaz SATA: interfaz SATA estándar*1; Interfaz de fuente de alimentación SATA*1, admite salida de 12V

Can: Can*2

ADC: interfaz de adquisición de ADC*1

Puerto serie: Puerto serie de depuración*1 (UART2) Parámetro predeterminado 1500000-8-N-1; Puerto serie LVTTL*2 (UART7 y UART9); RS232*2 (UART7 y UART9) RS485*2 (UART3 y UART4)

Soporte de tarjeta TF: admite el sistema de arranque de la tarjeta Micro SD (TF), hasta 512 GB

Audio: salida de audio, soporte de audio de 3.5 mm*1 (verde); Entrada de audio, soporte de audio de 3.5 mm*1 (rojo); Interfaz micrófono micrófono*1 interfaz de altavoz SPK*1, puede conectar 1W Power Speaker

Botón: botón de encendido; botón de reinicio; Botón de recuperación

Receptor infrarrojo: admite la función de control remoto infrarrojo

RTC: RTC Power Socket*1

Interfaz del ventilador: admite la instalación del ventilador de 5V para enfriar
