RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP
  • RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MPRV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP
  • RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MPRV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP
  • RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MPRV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP
  • RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MPRV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP

RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP

RV1126 Módulo de cámara USB AI Tablero Sony IMX415 PCB Tablero 4K 8MP
Cámara Rockchip TC-RV1126 USB AI (módulo de cámara UVC), equipada con un procesador de inteligencia artificial Rockchip de 32 bits de baja potencia y alta potencia informática RV1126, equipado con un sensor de cámara Ultra HD de 8 millones imx415;
Interfaz USB typec, compatible con el protocolo estándar UVC / UAC, sin controlador, plug and play; Compatible con el sistema operativo Windows / Android / Linux / Mac. Resolución efectiva de hasta 3840 * 2160, admite adquisición de audio y video, hasta 4K @ 30fps.

Enviar Consulta

Descripción del Producto

Cámara TC-RV1126 USB AI (módulo de cámara UVC)

1.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Introducción
TC-RV1126 Cámara USB AI (módulo de cámara UVC), equipada con un procesador AI de alta potencia de cálculo de baja potencia Rockchip de 32 bits RV1126, equipado con un sensor de cámara Ultra HD de 8 millones imx415;

Interfaz USB typec, compatible con el protocolo estándar UVC / UAC, sin controlador, plug and play; Compatible con el sistema operativo Windows / Android / Linux / Mac. Resolución efectiva de hasta 3840 * 2160, admite adquisición de audio y video, hasta 4K @ 30fps.

Puede ser ampliamente utilizado en la enseñanza en línea, transmisión en vivo, videoconferencia, video chat y dispositivos externos de TV inteligente.

Es un kit de nivel de producto, agregue un caparazón es el producto terminado; Se puede personalizar, por ejemplo, de acuerdo con los requisitos de la placa de carcasa del cliente, la lente personalizada, el ISP de depuración, la ayuda para realizar la certificación, etc.
Placas centrales y placas de desarrollo de la plataforma de código abierto de thinkcore. El conjunto completo de soluciones de servicios de personalización de hardware y software de Thinkcore basadas en los socs de Rockchip respaldan el proceso de diseño del cliente, desde las primeras etapas de desarrollo hasta la producción en masa exitosa.

Servicios de diseño de tableros
Construcción de una placa de soporte a medida de acuerdo con los requisitos de los clientes.
Integración de nuestro SoM en el hardware del usuario final para reducir los costos y reducir el espacio y acortar el ciclo de desarrollo.

Servicios de desarrollo de software
Firmware, controladores de dispositivo, BSP, middleware
Portar a diferentes entornos de desarrollo
Integración a la plataforma de destino

Servicios de manufactura
Adquisición de componentes
La cantidad de producción aumenta
Etiquetado personalizado
Soluciones completas llave en mano

I + D integrado
Tecnología
â € “SO de bajo nivel: Android y Linux, para activar el hardware Geniatech
â € “Adaptación del controlador: para hardware personalizado, construcción del hardware que funciona en el nivel del sistema operativo.
â € “Herramienta de seguridad y autentica: para garantizar que el hardware funciona correctamente.

2.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Parámetro (especificación)

Función básica

Grabación de video para Ultra HD 4K

Fotografía de imágenes de píxeles de 800 W

Buena captación de micrófono para capturar un sonido más auténtico

Formato de transmisión H264 / h265, menor retraso

Chip fotosensible CMOS de Sony, detalles más claros

Fuerza de cálculo NPU 2.0T, compatible con AI

Gran angular, ajuste de múltiples ángulos

Admite la función de corrección de distorsión LDC

Múltiples opciones de instalación para satisfacer sus diferentes necesidades.

Protocolo e interfaz estándar, plug and play

Especificaciones principales

Modelo del Producto

TC-RV1126 USB_AI_Camera

Sensor de imagen

IMX415 1 / 2.8 inch,Starvis, visión nocturna Starlight

Tasa de transmisión máxima

30 fps a 3840 x 2160

Resolución de soporte

3840x2160ã € 1920x1080ã € 1600x896ã € 1280x720ã € 960x540ã € 640x480ã € 640x360ã € 320x240

Aplicaciones

Enseñanza en línea, transmisión en vivo, videoconferencia, video chat y dispositivos externos de TV inteligente.

Software de la aplicacion

Tiktok en vivo, socio de transmisión en vivo, compañero de peces en vivo, YY en vivo, socio de Kwai, OBS, QQ, QQ empresarial, WeChat, WeChat empresarial, libro volador, conferencia Tencent, clavado, aplicación de cámara win10, amcap, videoconferencia llamativa,

Huawei cloud welink, haoshitong cloud conference, potplayer, Skype, MindLinker,TalkLine,

Formato de salida de imagen

YUV / MJPEG / Smart H.264 / Smart H.265

Micrófono

Micrófono estéreo de 2 vías - Distancia de captación - 5 m

tensión de trabajo

1A a 5 V

Interfaz

Tipo-C

Compatibilidad del sistema

Windows / Android / Linux / Mac OS

Acuerdo de soporte

UVC2.0 / UAC1.1

Características de RV1126

UPC

Rockchip RV1126 de cuatro núcleos A7,14nm,1.5GHz

DDR3

2 x DDR3 (128 M * 16)

DESTELLO

1G Bit SPI Nand

NPU

2.0 Tops

ISP

ISP 14M

Especificaciones de la lente

Modo de enfoque

Foco fijo

Espaciado(EFLï¼ ‰

3,38 mm

Pixel de imagen

8 millones

Apertura de

apertura(FNOï¼ ‰

F2.2

Perspectiva de campo,

Diagonalmente / nivel / vertical

85,8 ° / 77,5 ° / 48,8 °



Estructura optica

6G + IR

Distorsión óptica

â ‰ ¤17,8%


3.RV1126 Placa de módulo de cámara USB AI Sony IMX415 Placa de PCB 4K 8MP Característica y aplicación
TC-RV1126 Cámara USB AI (módulo de cámara UVC) : Interfaz tipo USB, compatible con el protocolo estándar UVC / UAC, sin controlador, plug and play; Compatible con el sistema operativo Windows / Android / Linux / Mac. Resolución efectiva de hasta 3840 * 2160, admite adquisición de audio y video, hasta 4K @ 30fps.

Escenario de aplicación
Puede ser ampliamente utilizado en la enseñanza en línea, transmisión en vivo, videoconferencia, video chat y dispositivos externos de TV inteligente.



4.RV1126 Placa de módulo de cámara USB AI Sony IMX415 Placa de PCB 4K 8MP Detalles

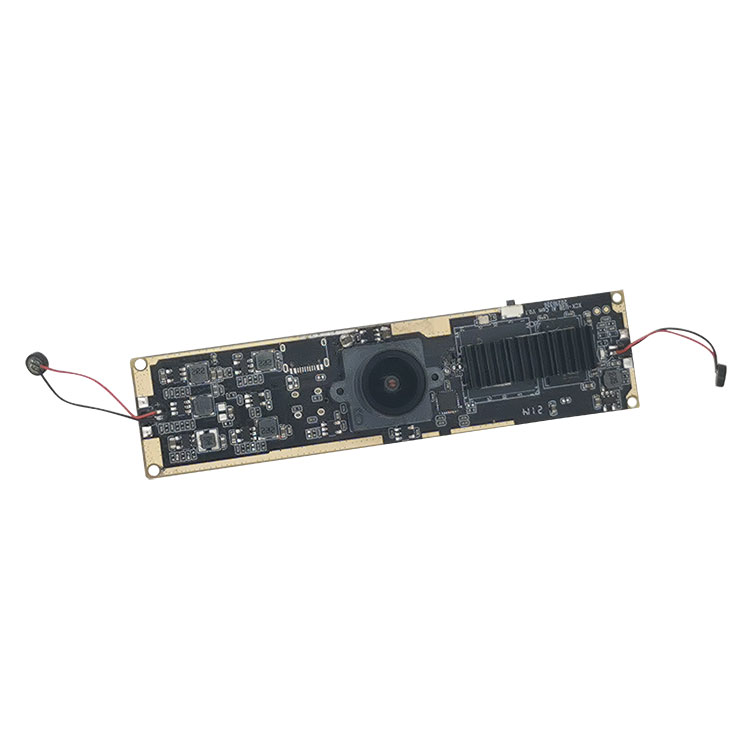

TC-RV1126 Cámara USB AI (módulo de cámara UVC) para orificio de sello Vista frontal



TC-RV1126 AI Core Board para el orificio del sello Vista frontal



5.RV1126 Placa de módulo de cámara USB AI Sony IMX415 Placa de PCB 4K 8MP Calificación
La planta de producción tiene líneas de colocación automática importadas de Yamaha, soldadura por ola selectiva alemana Essa, inspección de pasta de soldadura 3D-SPI, AOI, rayos X, estación de retrabajo BGA y otros equipos, y tiene un flujo de proceso y una gestión de control de calidad estricta. Asegure la confiabilidad y estabilidad de la placa base.



6.Entrega, envío y servicio
Las plataformas ARM lanzadas actualmente por nuestra empresa incluyen las soluciones RK (Rockchip) y Allwinner. Las soluciones RK incluyen RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Las soluciones de Allwinner incluyen A64; Las formas de productos incluyen placas base, placas de desarrollo, placas base de control industrial, placas integradas de control industrial y productos completos. Es ampliamente utilizado en pantallas comerciales, máquinas publicitarias, monitoreo de edificios, terminales de vehículos, identificación inteligente, terminales IoT inteligentes, AI, Aiot, industria, finanzas, aeropuertos, aduanas, policía, hospitales, hogares inteligentes, educación, electrónica de consumo, etc.
Placas centrales y placas de desarrollo de la plataforma de código abierto de thinkcore. El conjunto completo de soluciones de servicios de personalización de hardware y software de Thinkcore basadas en los socs de Rockchip respaldan el proceso de diseño del cliente, desde las primeras etapas de desarrollo hasta la producción en masa exitosa.

Servicios de diseño de tableros
Construcción de una placa de soporte a medida de acuerdo con los requisitos de los clientes.
Integración de nuestro SoM en el hardware del usuario final para reducir los costos y reducir el espacio y acortar el ciclo de desarrollo.

Servicios de desarrollo de software
Firmware, controladores de dispositivo, BSP, middleware
Portar a diferentes entornos de desarrollo
Integración a la plataforma de destino

Servicios de manufactura
Adquisición de componentes
La cantidad de producción aumenta
Etiquetado personalizado
Soluciones completas llave en mano

I + D integrado
Tecnología
â € “SO de bajo nivel: Android y Linux, para activar el hardware Geniatech
â € “Adaptación del controlador: para hardware personalizado, construcción del hardware que funciona en el nivel del sistema operativo.
â € “Herramienta de seguridad y autentica: para garantizar que el hardware funciona correctamente.

Información de software y hardware
La placa base proporciona diagramas esquemáticos y diagramas de números de bits, la placa inferior de la placa de desarrollo proporciona información de hardware como archivos de origen de PCB, software de código abierto del paquete SDK, manuales de usuario, documentos de guía, parches de depuración, etc.

7.FAQ
1. ¿Tiene apoyo? ¿Qué tipo de soporte técnico existe?
Respuesta de Thinkcore: proporcionamos el código fuente, el diagrama esquemático y el manual técnico para la placa de desarrollo de la placa central.
Sí, soporte técnico, puede hacer preguntas por correo electrónico o foros.

El alcance del soporte técnico
1. Comprender qué recursos de software y hardware se proporcionan en la placa de desarrollo.
2. Cómo ejecutar los programas de prueba y los ejemplos proporcionados para que la placa de desarrollo funcione normalmente
3. Cómo descargar y programar el sistema de actualización
4. Determine si hay una falla. Los siguientes problemas no están dentro del alcance del soporte técnico, solo se brindan discusiones técnicas
". Cómo comprender y modificar el código fuente, autodesmontaje e imitación de placas de circuito
⑵. Cómo compilar y trasplantar el sistema operativo
⑶. Problemas encontrados por los usuarios en el autodesarrollo, es decir, problemas de personalización del usuario.
Nota: Definimos "personalización" de la siguiente manera: para satisfacer sus propias necesidades, los usuarios diseñan, crean o modifican cualquier código de programa y equipo por sí mismos.

2. ¿Pueden aceptar pedidos?
Thinkcore respondió:
Servicios que brindamos: 1. Personalización del sistema; 2. Adaptación del sistema; 3. Impulsar el desarrollo; 4. Actualización de firmware; 5. Diseño esquemático de hardware; 6. Diseño de PCB; 7. Actualización del sistema; 8. Construcción del entorno de desarrollo; 9. Método de depuración de aplicaciones; 10. Método de prueba. 11. Servicios más personalizadosâ ”‰

3. ¿A qué detalles se debe prestar atención al usar la placa base de Android?
Cualquier producto, después de un período de uso, tendrá algunos pequeños problemas de este o aquel tipo. Por supuesto, la placa base de Android no es una excepción, pero si la mantiene y usa correctamente, preste atención a los detalles y muchos problemas se pueden resolver. Por lo general, preste atención a un pequeño detalle, ¡puede traer mucha conveniencia! Creo que definitivamente estarás dispuesto a intentarlo. .

En primer lugar, al usar la placa base de Android, debe prestar atención al rango de voltaje que puede aceptar cada interfaz. Al mismo tiempo, asegúrese de que el conector coincida con las direcciones positiva y negativa.

En segundo lugar, la ubicación y el transporte de la placa base de Android también es muy importante. Debe colocarse en un ambiente seco y con poca humedad. Al mismo tiempo, es necesario prestar atención a las medidas antiestáticas. De esta manera, la placa base de Android no se dañará. Esto puede evitar la corrosión de la placa base de Android debido a la alta humedad.


En tercer lugar, las partes internas de la placa del núcleo de Android son relativamente frágiles y los golpes o la presión fuertes pueden dañar los componentes internos de la placa del núcleo de Android o doblar la PCB. y entonces. Trate de no permitir que la placa base de Android sea golpeada por objetos duros durante el uso

4. ¿Cuántos tipos de paquetes están disponibles en general para las placas base integradas ARM?
La placa base integrada ARM es una placa base electrónica que empaqueta y encapsula las funciones básicas de una PC o tableta. La mayoría de las placas de núcleo integradas ARM integran UPC, dispositivos de almacenamiento y pines, que se conectan al backplane de soporte a través de pines para realizar un chip de sistema en un campo determinado. La gente suele llamar a este sistema un microordenador de un solo chip, pero debería denominarse con más precisión una plataforma de desarrollo integrada.

Debido a que la placa base integra las funciones comunes del núcleo, tiene la versatilidad de que una placa base puede personalizar una variedad de placas posteriores diferentes, lo que mejora en gran medida la eficiencia de desarrollo de la placa base. Debido a que la placa central integrada ARM está separada como un módulo independiente, también reduce la dificultad de desarrollo, aumenta la confiabilidad, estabilidad y capacidad de mantenimiento del sistema, acelera el tiempo de comercialización, servicios técnicos profesionales y optimiza los costos del producto. Pérdida de flexibilidad.

Las tres características principales de la placa base ARM son: bajo consumo de energía y funciones sólidas, conjunto de instrucciones dobles de 16 bits / 32 bits / 64 bits y numerosos socios. Tamaño pequeño, bajo consumo de energía, bajo costo, alto rendimiento; admite el conjunto de instrucciones dobles Thumb (16 bits) / ARM (32 bits), compatible con dispositivos de 8 bits / 16 bits; se utiliza una gran cantidad de registros y la velocidad de ejecución de la instrucción es más rápida; La mayoría de las operaciones de datos se completan en registros; el modo de direccionamiento es flexible y simple, y la eficiencia de ejecución es alta; la longitud de la instrucción es fija.

Los productos de placas base integradas de la serie AMR de Si NuclearTecnología hacen un buen uso de estas ventajas de la plataforma ARM. Componentes UPC La UPC es la parte más importante de la placa base, que se compone de unidad aritmética y controlador. Si la placa base RK3399 compara una computadora con una persona, entonces la UPC es su corazón, y su importante papel se puede ver a partir de esto. Independientemente del tipo de UPC, su estructura interna se puede resumir en tres partes: unidad de control, unidad lógica y unidad de almacenamiento.

Estas tres partes se coordinan entre sí para analizar, juzgar, calcular y controlar el trabajo coordinado de varias partes de la computadora.

Memoria La memoria es un componente que se utiliza para almacenar programas y datos. Para una computadora, solo con memoria puede tener una función de memoria para garantizar un funcionamiento normal. Existen muchos tipos de almacenamiento, que se pueden dividir en almacenamiento principal y almacenamiento auxiliar según su uso. El almacenamiento principal también se denomina almacenamiento interno (denominado memoria) y el almacenamiento auxiliar también se denomina almacenamiento externo (denominado almacenamiento externo). El almacenamiento externo suele ser medios magnéticos o discos ópticos, como discos duros, disquetes, cintas, CD, etc., que pueden almacenar información durante mucho tiempo y no dependen de la electricidad para almacenar información, sino que son impulsados ​​por componentes mecánicos. la velocidad es mucho más lenta que la de la UPC.

La memoria se refiere al componente de almacenamiento en la placa base. Es el componente con el que la UPC se comunica directamente y lo utiliza para almacenar datos. Almacena los datos y programas actualmente en uso (es decir, en ejecución). Su esencia física es uno o más grupos. Un circuito integrado con entrada y salida de datos y funciones de almacenamiento de datos. La memoria solo se usa para almacenar temporalmente programas y datos. Una vez que se apaga la energía o hay un corte de energía, los programas y los datos que contiene se perderán.

Hay tres opciones para la conexión entre la placa base y la placa inferior: conector de placa a placa, dedo dorado y orificio de sello. Si se adopta la solución de conector de placa a placa, la ventaja es: fácil conexión y desconexión. Pero existen las siguientes deficiencias: 1. Rendimiento sísmico deficiente. El conector de placa a placa se afloja fácilmente por la vibración, lo que limitará la aplicación de la placa base en productos automotrices. Para fijar la placa base, se pueden utilizar métodos como dispensar pegamento, atornillar, soldar alambre de cobre, instalar clips de plástico y abrochar la cubierta protectora. Sin embargo, cada uno de ellos expondrá muchas deficiencias durante la producción en masa, lo que dará como resultado un aumento en la tasa de defectos.

2. No se puede utilizar para productos delgados y ligeros. La distancia entre la placa base y la placa inferior también ha aumentado hasta al menos 5 mm, y dicha placa base no se puede utilizar para desarrollar productos delgados y ligeros.

3. Es probable que la operación del complemento cause daños internos al PCBA. El área de la placa base es muy grande. Cuando sacamos la placa base, primero debemos levantar un lado con fuerza y ​​luego sacar el otro lado. En este proceso, la deformación de la placa base PCB es inevitable, lo que puede provocar soldadura. Lesiones internas como grietas puntuales. Las uniones de soldadura agrietadas no causarán problemas a corto plazo, pero en el uso prolongado, es posible que se contacten poco a poco debido a la vibración, la oxidación y otras razones, formando un circuito abierto y causando fallas en el sistema.

4. La tasa de defectos de producción en masa de parches es alta. Los conectores de placa a placa con cientos de pines son muy largos y se acumularán pequeños errores entre el conector y la PCB. En la etapa de soldadura por reflujo durante la producción en masa, se genera tensión interna entre la PCB y el conector, y esta tensión interna a veces tira y deforma la PCB.

5. Dificultad para realizar pruebas durante la producción en masa. Incluso si se utiliza un conector de placa a placa con un paso de 0,8 mm, sigue siendo imposible contactar directamente el conector con un dedal, lo que genera dificultades en el diseño y fabricación del dispositivo de prueba. Si bien no existen dificultades insuperables, todas las dificultades eventualmente se manifestarán como un aumento en el costo, y la lana debe provenir de la oveja.

Si se adopta la solución gold finger, las ventajas son: 1. Es muy conveniente enchufar y desenchufar. 2. El costo de la tecnología Gold Finger es muy bajo en la producción en masa.

Las desventajas son: 1. Dado que la parte del dedo de oro debe ser oro galvanizado, el precio del proceso del dedo de oro es muy caro cuando la producción es baja. El proceso de producción de la fábrica barata de PCB no es lo suficientemente bueno. Hay muchos problemas con las placas y no se puede garantizar la calidad del producto. 2. No se puede utilizar para productos delgados y livianos como conectores de placa a placa. 3. La placa inferior necesita una ranura para tarjeta gráfica de computadora portátil de alta calidad, lo que aumenta el costo del producto.

Si se adopta el esquema de orificios de sello, las desventajas son: 1. Es difícil de desmontar. 2. El área de la placa base es demasiado grande y existe el riesgo de deformación después de la soldadura por reflujo, y puede ser necesario soldar manualmente la placa inferior. Todas las deficiencias de los dos primeros esquemas ya no existen.

5. ¿Me dirán el plazo de entrega de la placa base?
Thinkcore respondió: Pedidos de muestra de lotes pequeños, si hay stock, el pago se enviará dentro de los tres días. Se pueden enviar grandes cantidades de pedidos o pedidos personalizados en un plazo de 35 días en circunstancias normales.
